Drehmoment Vierkolben Scheibenbremsssattel vorne, 67er; Knirschen beim Bremsen

[ndaustue]

Moin,

bei meinem 1967 289er wurde vorne eine gut funktionierende Vierkolben Bremsanlage (vermutlich RSB) verbaut; Einbau bzw. Ersatz erfolgte Ende 2024; damals wurde die gesamte Bremsanlage erneuert.

Ab und zu habe ich das Problem, dass die Bremse vorne (vermutlich rechts) deutlich spuerbar rubbelt/knirscht. Fuehlt sich an, als ob man nach Abstellen mit nasser Bremsscheibe beim ersten Bremsen den frischen Flugrost abrubbelt. Passiert nicht immer und ist nicht reproduzierbar. Nervt aber. Bremsleistung scheint einwandfrei; auch bei der letzten HU keinerlei Beanstandung (245/265 dN). Knirschende Bremsen mag ich aber nicht; das muss gefixt werden.
Am WE werde ich die Bremse vorne komplett zerlegen und v.a. die Belagfuehrungen schmieren; die Bremse selbst sieht aus wie neu:


Weiss jemand zufaellig die Anzugsdrehmomente der Bremssattelschrauben? Hat jemand ne Vermutung, was die Ursache fuer das ´Knirschen´ beim Bremsen sein koennte? Kolben und Bremsbelagfuehrungen schaue ich mir genau an; gibt es sonstige Vermutungen?
Auch die Anfasung der Belaege werde ich pruefen.

aNDi

[Red Convertible]

Moin aNDi,
welchen Felgendurchmesser fährst du?
Bei 14" Rädern kann der Platz zwischen Bremssattel und Felgenbett schon mal knapp werden, erst recht wenn die Wuchtgewichte ungünstig geklebt wurden.
Prüfe auch das Radlagerspiel und stell es nach, wenn zu groß.
Welche Bremsklötze sind verbaut?

[ndaustue]

Hi Mario,

14 Zoll Styled Steel Repros (RSB). Radlager kamen auch neu; Spiel war bei der HU offenbar ok, das Knirschen hatte ich damals schon. Bremsbelaege???? Weiss nicht, was da verbaut wurde; Saettel, Scheiben, Belaege, Hauptbremszylinder, Bremsleitungen; einfach alles einmal neu; alle Teile von RSB.

Ich pruefe nochmal das Radlagerspiel und die Freigaengigkeit an den Wuchtgewichten (das kann aber kaum sein, das wuerde sich anders anhoeren, wenn das Wuchtgewicht am Sattel schleift); sieht man ja auf dem Bild. Danke fuer den Tip!

aNDi

[Red Convertible]

Hi,
besorg dir am besten Keramikpaste und schmier damit die Gleitflächen der Bremsklotz-Trägerplatten.
Wenn's dann weg ist, hat die Trägerplatte beim Bremsen vibriert, weil diese u. U. etwas zu klein ist.
Die Bremsklötze, die bei den Umbaukits beiliegen, sind leider nicht das beste vom besten.
Nachdem ich mein ehemaliges 66'er Cabrio vorn von Tromme- auf Scheibenbremse umgebaut hatte, war ich mehr als enttäuscht von der Performance der Bremse.
Habe zuerst auf Bremsklötze von Porterfield getauscht, diese funktionierten zwar auf der Autobahn und Landstraße ganz ordentlich, waren mir aber im Stadtverkehr zu ,,stumpf," weil die Porterfields höhere Temperaturen benötigen.
Bin dann, aufgrund einer Empfehlung eines Forenmitglieds, auf EBC Redstuff gewechselt und siehe da, funktionieren im Stadtverkehr sehr ordentlich und legen bei höheren Temperaturen noch ein paar Schippen drauf.
Sind sogar bezahlbar, guggst du:
https://ebay.io/m/aFuPNu

[ndaustue]

Moin und kurzes feedback:

Am WE habe ich die gesamte Vorderbremse zerlegt. War easy, das war alles quasi fabrikneu. Bin etwas erschrocken, wie rudimentaer die Belaege in den Vierkolben-Saetteln gesichert sind: die werden nur von den beiden Federklammern gehalten. Sind die Dinger ab, kann man nach Zurueckdruecken der Belaege diese einfach rausziehen. Keine Sicherungsbolzen, kein Abbau des Sattels.

Alle Belaege waren nicht angefast; hab ich gemacht. Die Kolben waren allesamt gaengig. Alle Belaege liessen sich muehelos aus den Fuehrungen ziehen. Hab dann die Belagtraeger und die Fuehrungsraender leicht mit Kupferpaste benetzt (Keramikpaste habe ich nicht zur Hand, auch am targa nehme ich immer Kupferpaste).
Die ersten km waren erfolgversprechend, dann begann er, bei scharfem Bremsen nach rechts zu ziehen. Zudem fing das Rubbeln wieder an; diesmal aber erheblich weniger und gleichmaessiger.
Kann das wirklich an den Bremsbelaegen liegen? Dann besorge ich mir Redstuff oder was anderes (Tips?).

Nochmals zu der Fixierung der Belaege: Ich habe das noch nie gesehen. Beim targa (ok, der muss nun wirklich zuverlaessig bremsen), und beim SL sowie bei allen anderen Autos, bei denen ich bisher die Bremsen gemacht habe, gab es immer zumindest einen Sicherungsbolzen oder die Belaege konnte man nur nach Abbau der Bremszange rausnehmen. Seltsam...

aNDi

[Pite]

Nochmals zu der Fixierung der Belaege: Ich habe das noch nie gesehen. Beim targa (ok, der muss nun wirklich zuverlaessig bremsen), und beim SL sowie bei allen anderen Autos, bei denen ich bisher die Bremsen gemacht habe, gab es immer zumindest einen Sicherungsbolzen oder die Belaege konnte man nur nach Abbau der Bremszange rausnehmen. Seltsam...
aNDi

Das hat schon seine richtigkeit

So...

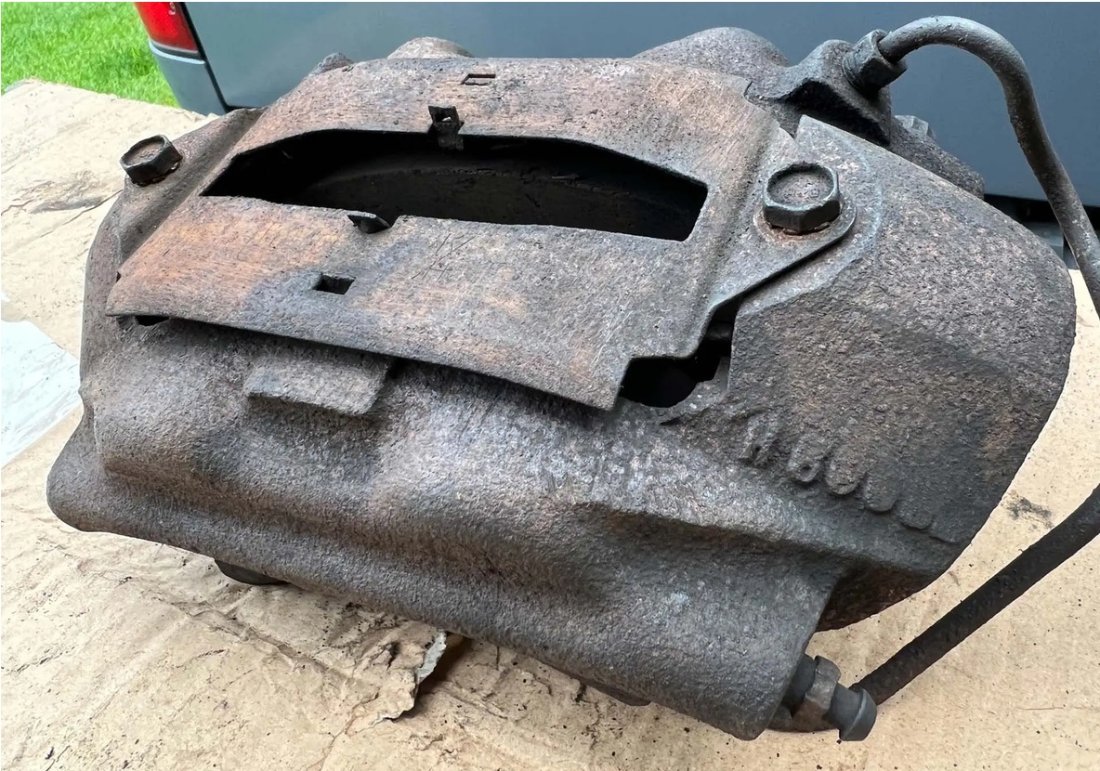

Screenshot 2026-07-06 122951.jpg (222.06 KiB) 82 mal betrachtet

oder so ähnlich sieht das je nach Ausführung aus.

Diese Bleche oder auch Federn sind geschraubt und sollten eigentlich nicht abfallen.

Und selbst wenn, bei montiertem Rad, ist/war damals nicht genug Platz (Felgen maximal 14-15"), daß die Bremsbeläge hätten aus dem Sattel wandern können.

Wenn Du also keine 17" oder 18" Felgen fährst, mußt Du dir keine Gedanken machen.

[ndaustue]

Jo, das ist wohl schon richtig. Bei mir sind ziemlich sicher die Scott Drake Vierkolben https://www.rsb-parts.de/bremssattelsatz-4-kolben-65-67 mit den Scott Drake Halteblechenhttps://www.rsb-parts.de/belagshaltebec ... 5-67-stahl drin.
Kennt jemand die Belagsspezifikationen dafuer?
Derzeit sind wohl auch die Scott Drake Belaege drin...

aNDi

[Red Convertible]

Hi aNDi,
die Bremsklötze, die den Umbaukits beiliegen sind i.d.R. minderwertige und mit einer organischen Belagmischung ausgestattet.
Manche nennen diese auch gepresste Kamelscheiße
Genau deshalb landen diese Bremsklötze schnell im Müll und werden gegen hochwertiges Rennsport erprobtes Material ersetzt.
Ich bin die EBC Redstuff über 10 Jahre und ca. 60.000km gefahren und war immer zufrieden mit dem Preis- Leistungsverhältnis, sonst würde ich das Produkt nicht guten Gewissens weiterempfehlen.
Die Sicherungsbleche an den Bremssätteln wirken auf dem ersten Blick sehr filigran, ich setze die Schrauben immer mit etwas Gewindesicherung Mittelfest ein, da ist noch nie etwas verloren gegangen.

[Stang-Parts]

Hi Andi,
wir haben die Maße bei den Porterfield Belägen dabei stehen:

https://stang-parts.de/de/bremsen/9031- ... 68-73.html

Die Bremsanlage wurde so von Ford von 65-67 als Option angeboten, die Befestigung der Beläge war ab Werk so.
Etwas Spiel brauchen die Beläge im Sattel, damit sie nicht klemmen.

Gruß
Patrick

[ndaustue]

Moin zusammen und besten Dank fuer die guten Infos.

Ich werde die Bremse bei naechster Gelegenheit nochmal zerlegen und auf einwandfreie Gangbarkeit der 8 Kolben achten. Wenn da nix auffaellig wird, tausche ich die Belaege nochmals durch; die sind nagelneu (haben keine 400 mls drauf) und eine letzte Testfahrt machen. Bisher war die Bremsleistung wirklich gut. Die Belaege stammen nicht aus einem Umbaukomplettsatz, sondern wurden einzeln bestellt. Der (leider verstorbene) Vorbesitzer hat im Dez 2024 die alten - schon verbauten - Vierkolben-Bremszangen, Bremsscheiben, Hauptbremszylinder, Bremsleitungen und und und ersetzen lassen. Die damals mit dem Wagen betraute Werkstatt ist spezialisiert auf US cars und Briten; die wissen, was sie tun. Bestellt haben sie in der Regel immer A-Ware von RSB.
Kann sein, dass sich die lanegere Standzeit derzeit etwas raecht....

Rennbelaege brauchts eigentlich nicht; fuers Kurven raeubern nehme ich den targa

Ich halte euch auf dem Laufenden.
aNDi
