68er Mustang startet nicht mehr - Funken am Start-Relais

[Philosophie]

Hello Hello,

leider hat die neue Verkabelung und das Reinigen der Kontaktstellen rund um das Startrelais nichts gebracht. Das Auto orgelt weiterhin nur.
Habe auch mal die Spannung gemessen (Direkt beim Minuspol vs linke Seite Startrelais). Ist jeweils die Gleiche (12,55V).


Das Minuskabel (-) der Batterie habe ich nun auch in der Nähe vom Ölmessstab gelegt. Glaube, das ist die Ansaugbrücke. Siehe Foto.


Jetzt habe ich noch zwei Fragen:

• Ist meine Choke-Klappe zu weit zu? Im Idealfall, sollte sie ja einen kleinen Spalt offen haben, oder? Bei mir ist die komplett zu

• Habe jetzt den Zündfunken-Tester und bin zu blöd/unsicher wie man den korrekt benutzt. Hatte gedacht, dass bei Patrick in einem seiner Videos gesehen zu haben, aber finde es nicht... Muss ich da einfach ein Kabel, welches zu einer Zündkerze geht, herausziehen aus dem Zündverteiler? Gibt es da einen Trick/Mechanismus, denn man beachten muss? Dann das Tool aufstecken und das Ende an die Masse? Motor starten und dann leuchtet die Birne (oder eben nicht)?

Danke schonmal und einen schönen Sonntag.

[yab]

• Habe jetzt den Zündfunken-Tester und bin zu blöd/unsicher wie man den korrekt benutzt.

Stecker von einer Zündkerze abziehen, Stahlteil des Testers in das Kabel stecken, Weichteil auf die Kerze stecken. Der Funken wird dann bei Start oder Motorlauf ggf. sichtbar gemacht. Erscheint nix, gibt es keinen Zündfunken.

[DukeLC4]

Hello Hello,

leider hat die neue Verkabelung und das Reinigen der Kontaktstellen rund um das Startrelais nichts gebracht. Das Auto orgelt weiterhin nur.
Habe auch mal die Spannung gemessen (Direkt beim Minuspol vs linke Seite Startrelais). Ist jeweils die Gleiche (12,55V).


Das Minuskabel (-) der Batterie habe ich nun auch in der Nähe vom Ölmessstab gelegt. Glaube, das ist die Ansaugbrücke. Siehe Foto.


Jetzt habe ich noch zwei Fragen:

• Ist meine Choke-Klappe zu weit zu? Im Idealfall, sollte sie ja einen kleinen Spalt offen haben, oder? Bei mir ist die komplett zu

• Habe jetzt den Zündfunken-Tester und bin zu blöd/unsicher wie man den korrekt benutzt. Hatte gedacht, dass bei Patrick in einem seiner Videos gesehen zu haben, aber finde es nicht... Muss ich da einfach ein Kabel, welches zu einer Zündkerze geht, herausziehen aus dem Zündverteiler? Gibt es da einen Trick/Mechanismus, denn man beachten muss? Dann das Tool aufstecken und das Ende an die Masse? Motor starten und dann leuchtet die Birne (oder eben nicht)?

Danke schonmal und einen schönen Sonntag.

Hi,
ich denke es bringt nichts weiter an der Anlasser / Startrelais Verkabelung zu schauen. Der Anlasser hat sich ja schon gedreht als der Thread angefangen hat. Ich denke nicht, dass das Dein aktuelles Problem ist. Ja das Kabel zum Anlasser war oxidiert und das sollte man richten,
aber wenn der Anlasser sich in normalem Tempo dreht ist das nicht das aktuelle Problem.

Die Chokeklappe ist bei vielen Vergasern komplett zu wenn der Motor aus ist. Sobald der Anlasser läuft wird die Klappe über eine Art Unterdrucksystem ein Stück aufgezogen.

Ich würde jetzt als erstes Mal eine Zündkerze rausschrauben und das Kerzenbild anschauen. Sind die Kerzen nass, Motor abgesoffen?

Dann mal den Funkentester in das Kabel zur Zündkerzen einbauen und schauen ob Du einen Funken hast während der Anlasser läuft.

Du kannst auch mal mit Starthilfespray / Bremsenreiniger in den Vergaser sprühen und schauen ob der Motor dann 2-3 Sekunden läuft.
Wenn ja ist es ein Problem mit der Spritversorgung, wenn nein ist der Motor entweder abgesoffen oder es besteht ein Problem mit der Zündung.

Gruß
Patrick

[Pite]

Leider bin ich nicht früher dazu gekommen, vielleicht nützen Philip, oder dem nächsten die Bilder trotzdem noch was...

!! Bitte das grün/gelbe Isoband ignorieren, der Kabelbaum ist noch nicht fertig und natürlich ist die Batterie nur ein Muster !!

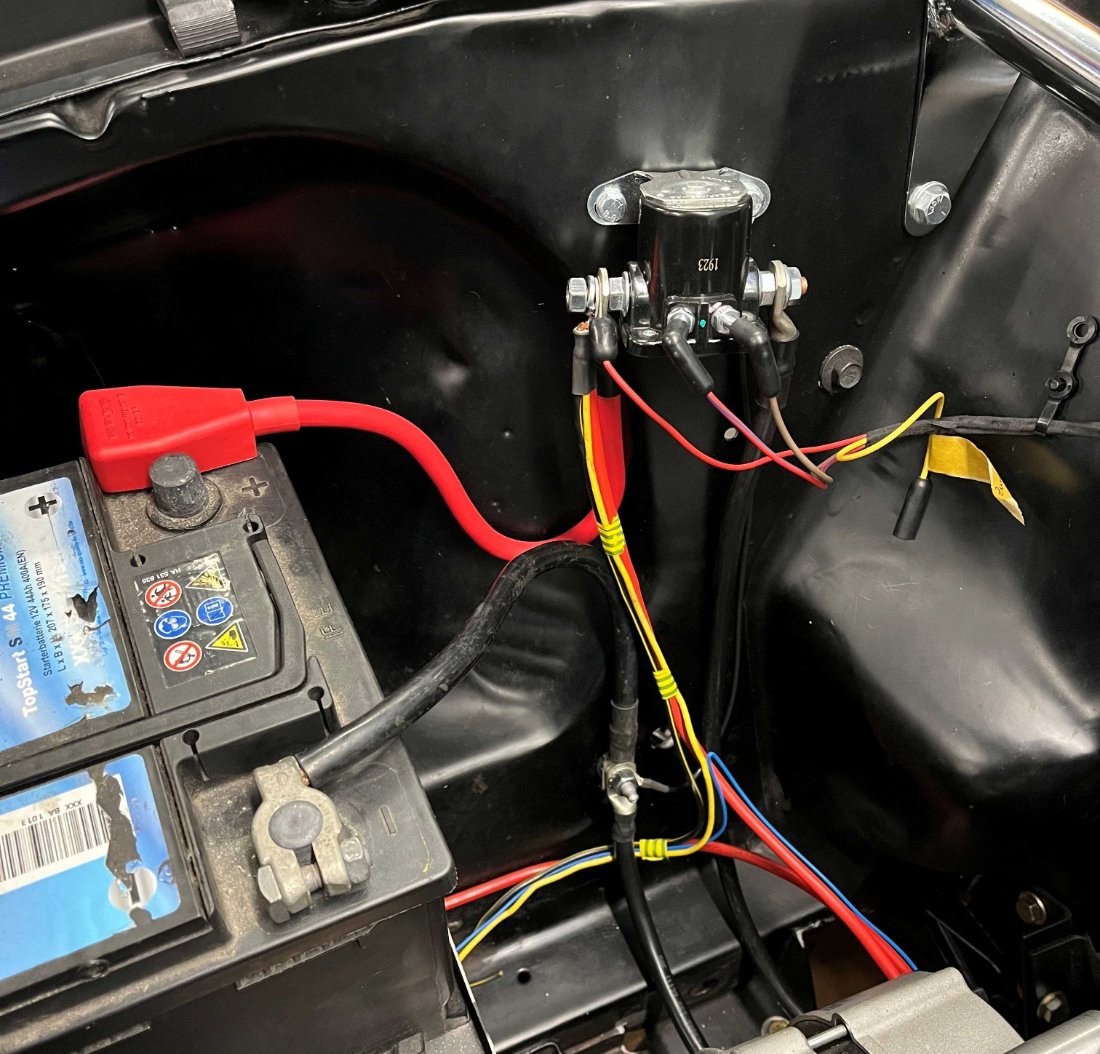

Ich habe unterhalb des Magnetschalters einen zusätzlichen Massepunkt im Radhaus gesetzt (der M8er Bolzen).

Batterie Kabel_01.JPG (207.81 KiB) 470 mal betrachtet

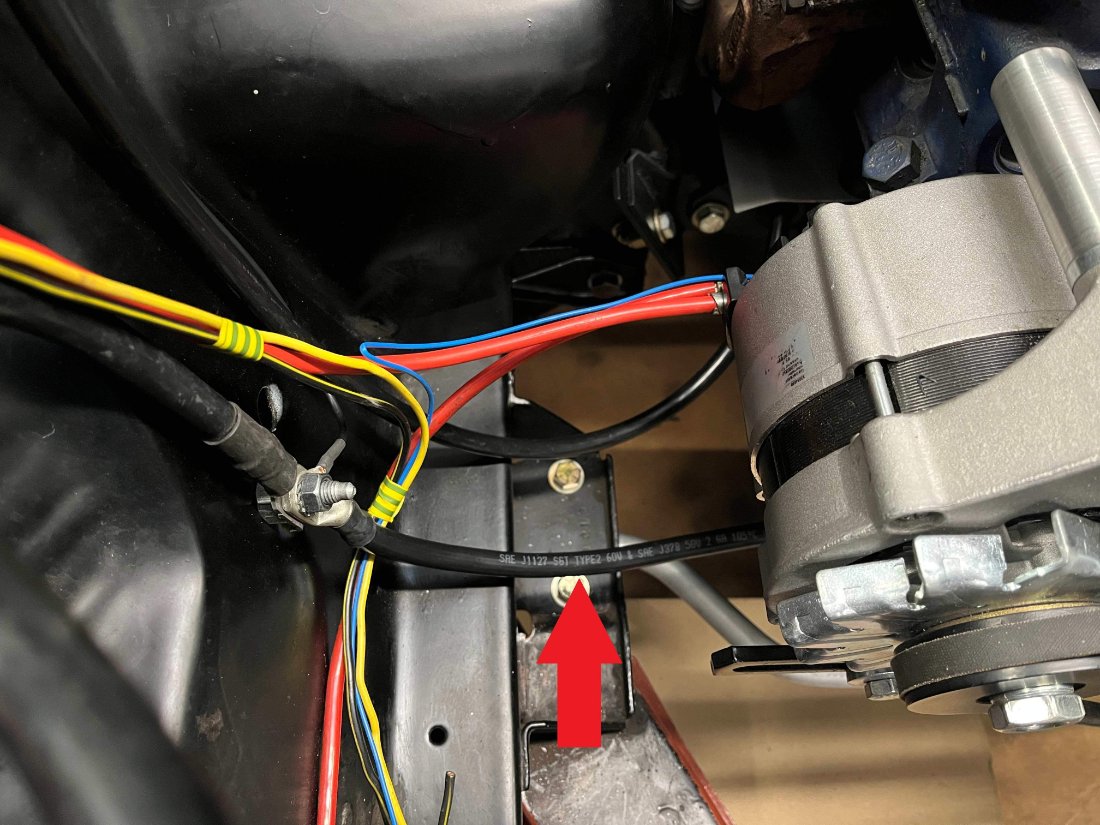

Sowohl das Massekabel, als auch das Anlasserkabel gehen unter / hinter der Lichtmaschine an den Motor.

Batterie Kabel_02.JPG (163.95 KiB) 470 mal betrachtet

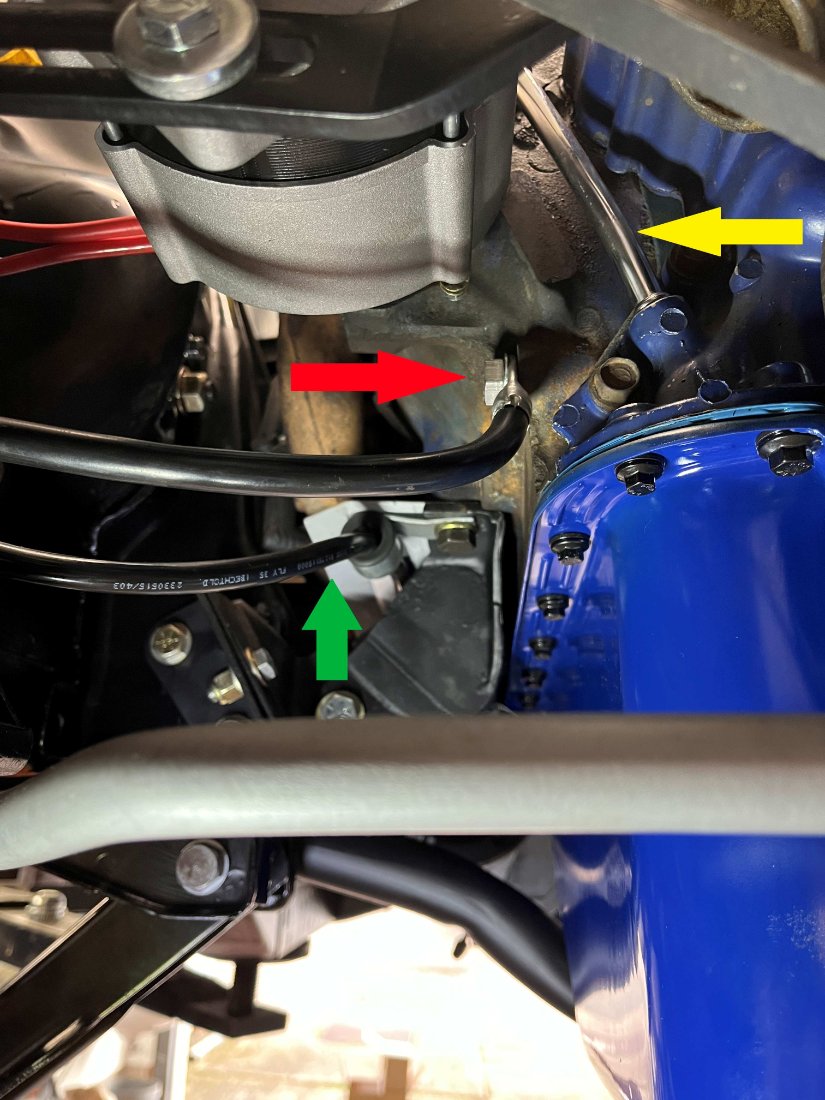

Das Massekabel (rot) sitzt links vom Ölstab (gelb) am Block.

Dort befindet sich entweder ein Stehbolzen mit Mutter, oder ein Gewinde für eine Schraube.

Wichtig ist die Kontaktflächen am Motorblock zu reinigen, sie sollten blank sein, also keine Farbe oder Rost an dieser Stelle, damit man richtigen kontakt hat.

Batterie Kabel_03.JPG (151.12 KiB) 470 mal betrachtet

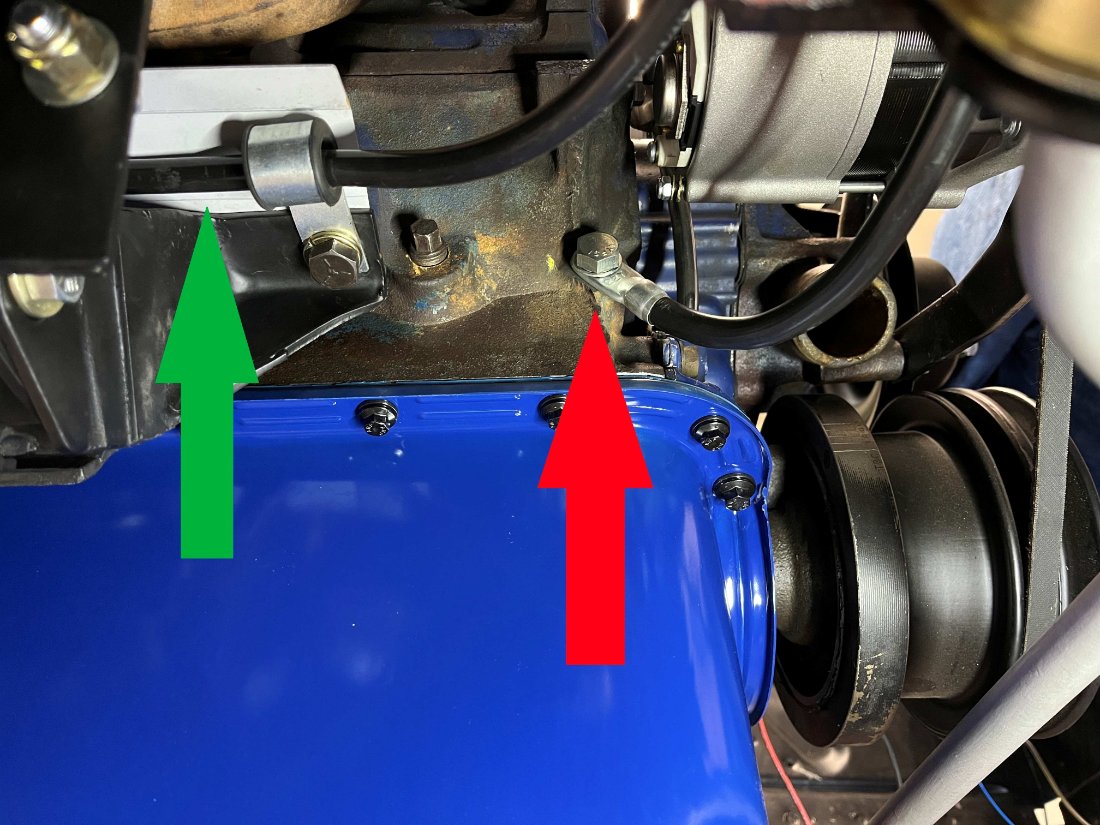

Das Anlasserkabel (grün) wird am Motorlager mit zwei Haltern Richtung Anlasser geführt, damit es dort nicht an den Auspuffkrümmer kommt

Batterie Kabel_04.JPG (165.66 KiB) 470 mal betrachtet

Anlasser Kabel.JPG (109.79 KiB) 470 mal betrachtet

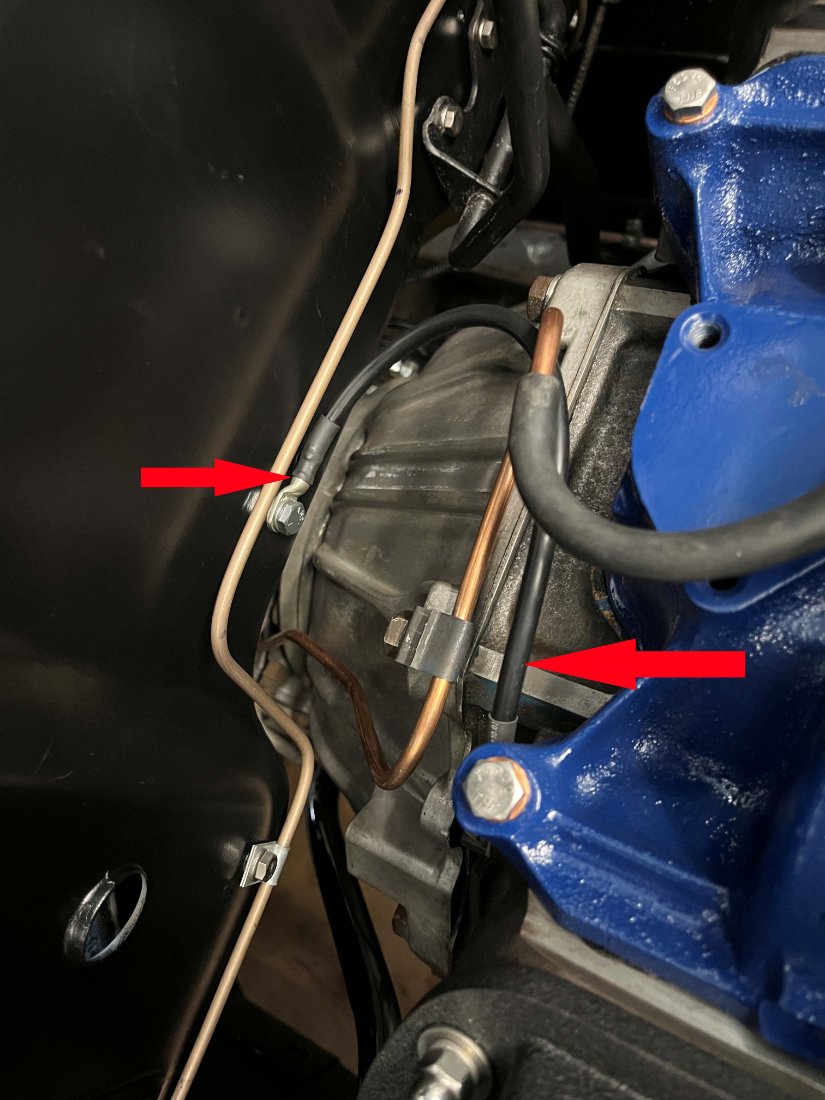

Das letzte Bild zeigt das Massekabel (rot) von der Firewall zum Motorblock.

Massekabel Firewall.jpg (139.87 KiB) 470 mal betrachtet

Bei meinem Motor, war das Massekabel am hinteren Ende des rechten Zylinderkopfes, in einem der freien Gewinde angeschraubt, also nicht zusammen mit der Getriebeglocke.

Von diesem Punkt aus habe ich noch ein weiteres Massekabel zur Ansaugbrücke gelegt, davon habe ich jedoch noch kein Bild gemacht.

[Philosophie]

Hallo zusammen,

entschuldigt, dass ich mich jetzt erst wieder melden. War viel los.

@Pite - Vielen Dank für die detaillierte Beschreibung samt Bilder. Dein Kabelmanagement sieht top aus. Da werde ich mir bevor die Saison losgeht und das Auto wieder startet, eine Scheibe abschneiden und mein Kabelmanagement auch mal auf Vordermann bringen.

Habe heute immerhin endlich den Zündfunken-Test machen können (bei den beiden vorderen Kerzen). Ich habe auf Youtube ein Video dazu hochgeladen. Hier der Link: https://www.youtube.com/shorts/4OrgRV9EEmU

Vorne links: Kommt kaum was an. Beim YT-Video sieht man es gar nicht, im original flackert es zumindest ein wenig… Aber denke, da scheint was nicht zu stimmen.
Vorne rechts: Da sieht man schon einen Zündfunken. Passt der oder ist das auch zu wenig?

Gerade kam mir der Gedanken, mal das Kabel von vorne links mit dem von vorne rechts austauschen, um zu prüfen, ob es am Kabel liegt. Oder was meint ihr, sollte ich nun machen?


Ich Eumel habe leider eine falsche Zündkerzennuss bestellt (21 mm statt 18 mm)...
Daher konnte ich leider die nicht abschrauben, um ein Zündkerzenbild zu machen und muss auf Ersatz warten.

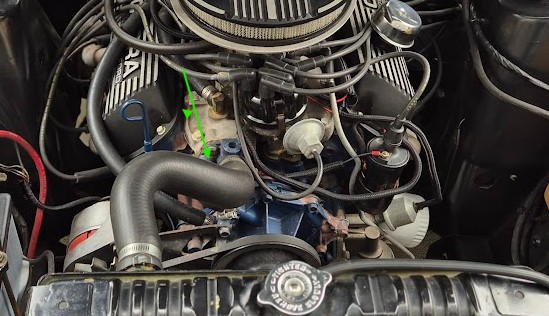

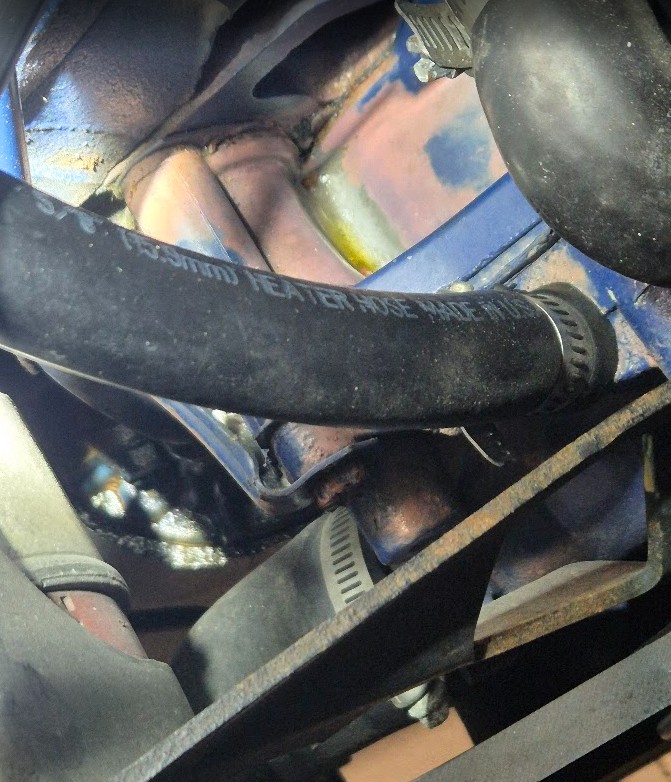

Was ich jetzt noch bedauerlicherweise entdeckt habe und mich etwas beunruhigt ist, dass sich hier eine gelbe Flüssigkeit sammelt. Geruchstechnisch war die ziemlich neutral (bin aber auch verschnupft). Was könnte das sein und woher könnte die kommen?

Ist auf der linken Seite, vorne am Motor beim Ölstab

[mem]

Dein Thermostatgehäuse ist undicht..... oder die Schelle von dem Schlauch.....

[birkmael]

Nabend, das sieht stark nach Kühlflüssigkeit aus. Wurde diese zuletzt vll. aufgefüllt? Die Schelle am Schlauch könnte evtl nicht ganz dicht sein. Sieht aber nicht sonderlich schlimm aus. Beim Kumpel war letztes Jahr tatsächlich Mäuseurin aufm Motor. Der sah aber nicht ganz so neogrün/gelb aus...

[torf]

Gerade kam mir der Gedanken, mal das Kabel von vorne links mit dem von vorne rechts austauschen, um zu prüfen, ob es am Kabel liegt. Oder was meint ihr, sollte ich nun machen?

Tausch doch erstmal die Zündkerze mit der, die augenscheinlich einen Funken hat.

[torf]

Habe gerade erst das Video gesehen. Du wirst ein Problem mit Deiner Zündanlage haben - da fehlt der Zünfunken. Hast Du mal die Spannung gemessen, die an der Zündspule bei Zündung an ankommt?

[Mach1 69]

Das jetzt plötzlich Kühlmittel gerade "dort" austritt wo er das Massekabel hin verlegt hat - oder irre ich mich !?
Hast du eine andere / evntl längere Schraube dafür verwendet oder zu doll angeknallt ?

Was den Zündfunken angeht würde ich alle Anschlüsse der Zündkabel prüfen auf sauberen richtigen festen Sitz an der Verteilerkappe - Luftfilter runter und Stecker abziehen / kontrollieren innen !
Verschleiß Kappe innen und Läufer in Ordnung vorausgesetzt...

Falls die Kabel schwer saugend von den Kerzen zu ziehen sind kann beim abziehen auch die Litze aus dem Stecker gerutscht oder gar gerissen sein - nicht am Kabel ziehen - immer am Stecker selbst - vorher unten an der Kerze lösen dann Stecker innen kontrollieren ob ok wenn abgezogen !

Wenn du einen Zylinder mit gutem Funken gefunden hast, nimm das Kabel zum testen für den Zylinder der keinen Funken bekommt zum testen wenn es die Länge zulässt !

Desweiteren vorweg Spannung messen oder Z-Spule prüfen evntl wenn du das kannst...

Hast deine passende Nuss bekommen, schraub Kerze 1 und 5 mal raus und man erkennt evntl weiteres am Kerzenbild bzw Verschleiß !
Elektrodenabstand und Abbrand gleich prüfen - wenn gut, dann etwas reinigen und wieder einbauen und nach Vorgabe oder mit Gefühl anziehen alle 8....
VG
