Instrument Panel Hilfe
Hallo zusammen,
Ich bin gerade dabei mein Instrument Panel zu überholen und außerdem soll noch vom 68er die Öldruck Anzeige statt der Uhr rein.
Mein Problem:
Ich möchte in dem Zuge den originalen Spannungsregler durch den Modelcraft 1422A ersetzen( hier im Forum mal empfohlen).
Nun hab ich aber bisher nicht rausgefunden welche Seite wo angeschlossen werden muss bzw. welches der Eingang und Ausgang vom 1422A ist. Beziehungsweise wie ich den statt dem originalen einbringe.
Am originalen Regler gehen die einen 2 grün/schwarze vom Stecker zur Tank und Temp Anzeige.
Die anderen 2 von der Buchse( IGN ) am Regler geht einer zur IGN Leuchte und das andere zum Eingangs-Stecker.
Wäre super wenn jemand weiterhelfen kann! Danke!!
Ich bin gerade dabei mein Instrument Panel zu überholen und außerdem soll noch vom 68er die Öldruck Anzeige statt der Uhr rein.
Mein Problem:
Ich möchte in dem Zuge den originalen Spannungsregler durch den Modelcraft 1422A ersetzen( hier im Forum mal empfohlen).
Nun hab ich aber bisher nicht rausgefunden welche Seite wo angeschlossen werden muss bzw. welches der Eingang und Ausgang vom 1422A ist. Beziehungsweise wie ich den statt dem originalen einbringe.
Am originalen Regler gehen die einen 2 grün/schwarze vom Stecker zur Tank und Temp Anzeige.
Die anderen 2 von der Buchse( IGN ) am Regler geht einer zur IGN Leuchte und das andere zum Eingangs-Stecker.
Wäre super wenn jemand weiterhelfen kann! Danke!!
- Dateianhänge
-
- image.jpeg (102.36 KiB) 2681 mal betrachtet
mit freundlichem Gruß
Steffen
Steffen
- Schraubaer
- Beiträge: 12678
- Registriert: Mo 14. Feb 2011, 15:59
- Clubmitglied: Nein
- Fuhrpark: `71 Dodge Challenger RT 383,`69 Mercury Cougar 393W(RIP), '69 Sportsroof 351W(RIP), Alltagsknechte:`11er Coyote 5.0 und Dodge Durango SLT für's Grobe
Re: Instrument Panel Hilfe
Eingang/Ausgang vom Neuen unklar? Austesten! 12V einfach an eine Seite anlegen, wenn dann auf der anderen 6V zu messen sind, stimmt die Anschlussrichtung. Andersrum passiert garnichts.
Anschluss am Cluster, IGN + und Masse an den Eingang und die Sensoranschlüsse einfach an den +6V Ausgang, den Minusausgang brauchst Du nicht.
Anschluss am Cluster, IGN + und Masse an den Eingang und die Sensoranschlüsse einfach an den +6V Ausgang, den Minusausgang brauchst Du nicht.
- Ringostar1982
- Beiträge: 968
- Registriert: Do 23. Apr 2015, 12:49
- Clubmitglied: Ja
- Fuhrpark: 67' Ford Mustang A-Code Convertible
Re: Instrument Panel Hilfe
Vielen Dank Heiner! Kapier ich das so richtig...
Also beide der Buchse von IGN (IGN -Leuchte und der der zum Eingangs-Stecker geht) sind + für den Eingang am Regler und Minus für den Eingang schließ ich an die Masse Schraube daneben am Gehäuse an?
Ausgang + an die Sensoren und minus vom Ausgang weglassen.
Also beide der Buchse von IGN (IGN -Leuchte und der der zum Eingangs-Stecker geht) sind + für den Eingang am Regler und Minus für den Eingang schließ ich an die Masse Schraube daneben am Gehäuse an?
Ausgang + an die Sensoren und minus vom Ausgang weglassen.
mit freundlichem Gruß
Steffen
Steffen
- Schraubaer
- Beiträge: 12678
- Registriert: Mo 14. Feb 2011, 15:59
- Clubmitglied: Nein
- Fuhrpark: `71 Dodge Challenger RT 383,`69 Mercury Cougar 393W(RIP), '69 Sportsroof 351W(RIP), Alltagsknechte:`11er Coyote 5.0 und Dodge Durango SLT für's Grobe
Re: Instrument Panel Hilfe
Wenn ich Dich richtig gelesen habe, ja.
- Ringostar1982
- Beiträge: 968
- Registriert: Do 23. Apr 2015, 12:49
- Clubmitglied: Ja
- Fuhrpark: 67' Ford Mustang A-Code Convertible
- Ringostar1982
- Beiträge: 968
- Registriert: Do 23. Apr 2015, 12:49
- Clubmitglied: Ja
- Fuhrpark: 67' Ford Mustang A-Code Convertible
Re: Instrument Panel Hilfe

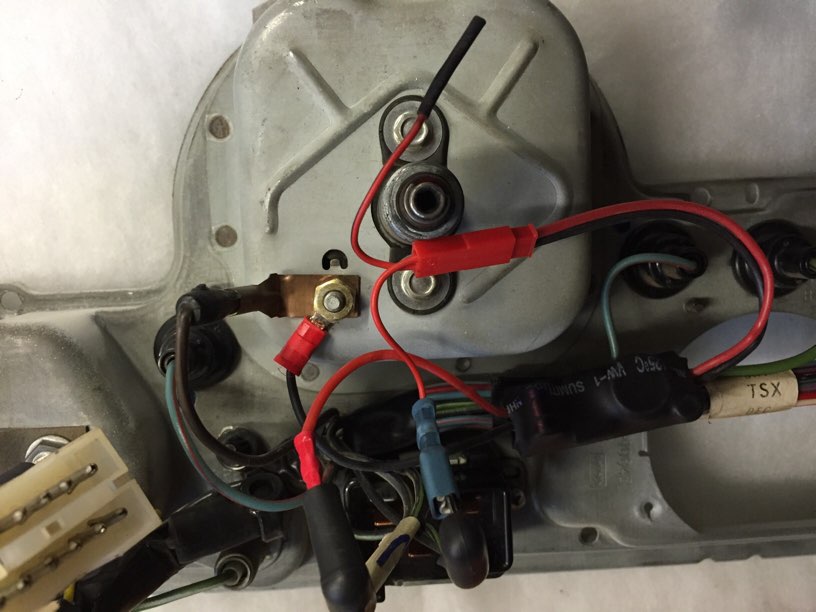

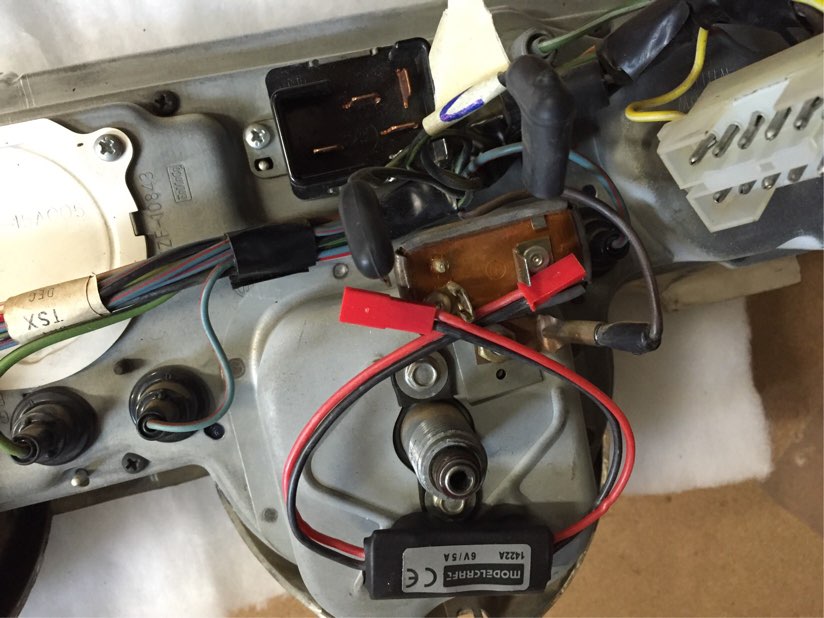

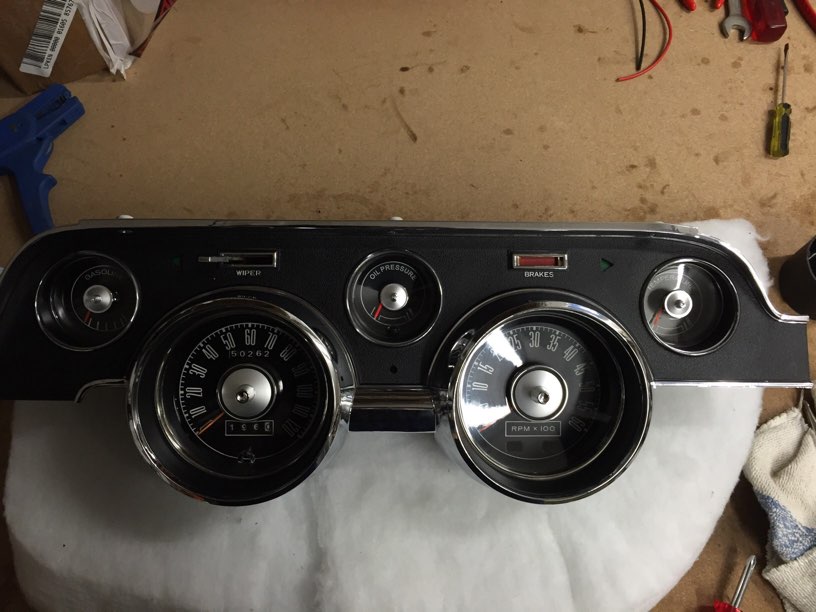

Pressure gauge ist drin und Regler verbaut...
Jetzt muss es nur noch alles funktionieren
Schrott Drake hat mich ganz schön aufgehalten
Jetzt muss es nur noch alles funktionieren

Schrott Drake hat mich ganz schön aufgehalten
- Dateianhänge
-
- image.jpeg (88.59 KiB) 2552 mal betrachtet
-
- image.jpeg (83.45 KiB) 2552 mal betrachtet
mit freundlichem Gruß
Steffen
Steffen
- Ringostar1982
- Beiträge: 968
- Registriert: Do 23. Apr 2015, 12:49
- Clubmitglied: Ja
- Fuhrpark: 67' Ford Mustang A-Code Convertible
Re: Instrument Panel Hilfe
für die Nachwelt evtl. Hilfreich

- Dateianhänge
-

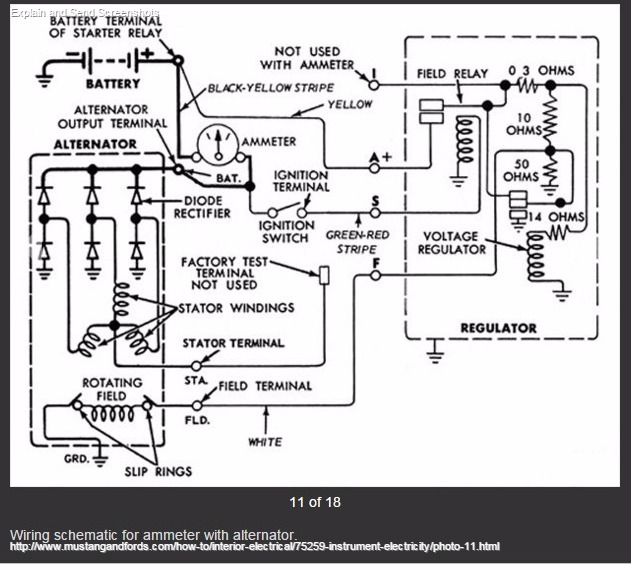

- WiringAmmeterWithAlternator.jpg (91.97 KiB) 2473 mal betrachtet
-

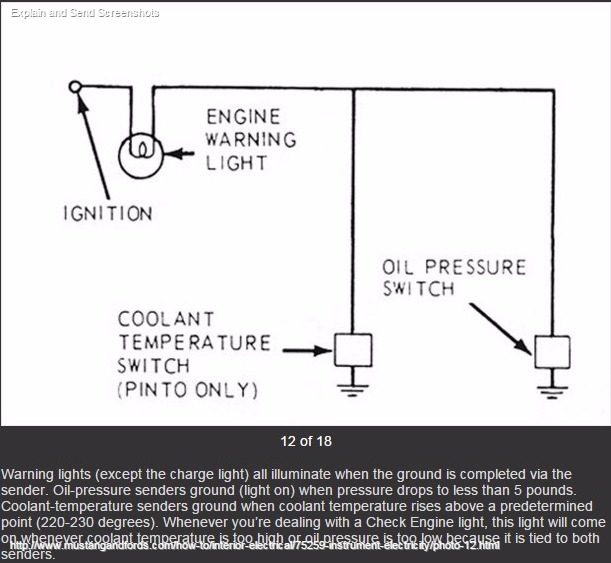

- WarningLights.jpg (73.82 KiB) 2473 mal betrachtet
-

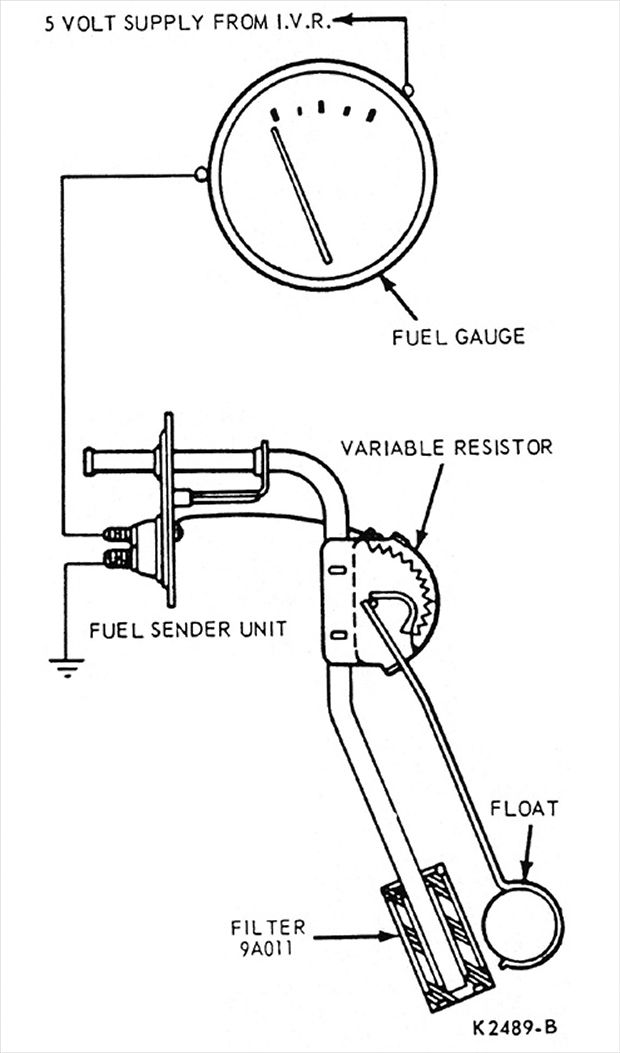

- fuelSenderAndGauge.jpg (61.61 KiB) 2473 mal betrachtet
-

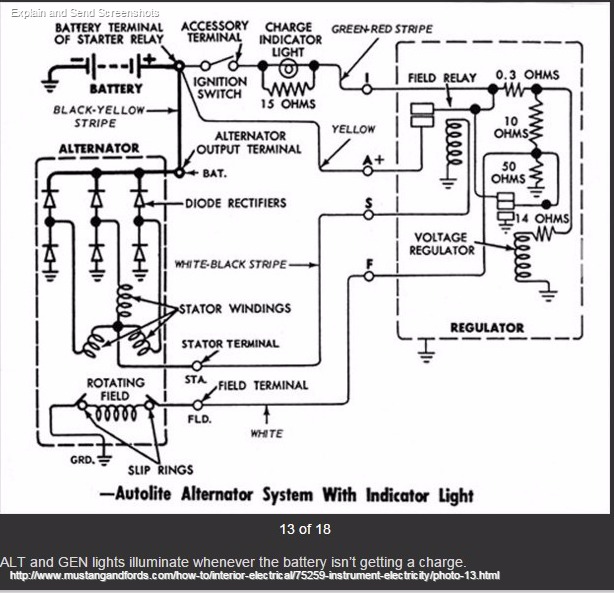

- ALT_Gen_WarningLights.jpg (98.69 KiB) 2473 mal betrachtet
-
- InstrumentandSenders_Wiring.jpg (43.03 KiB) 2473 mal betrachtet
mit freundlichem Gruß
Steffen
Steffen
- Duke Nukem
- Beiträge: 524
- Registriert: Sa 30. Sep 2017, 22:42
- Fuhrpark: 1968 Mustang Coupe
Re: Instrument Panel Hilfe
Hey Steffen
hab auch das Teil gekauft und wollte fragen, ob Du noch weißt welcher Stecker der Eingang und welcher der Ausgang war?
hab auch das Teil gekauft und wollte fragen, ob Du noch weißt welcher Stecker der Eingang und welcher der Ausgang war?
Grüße!
David
David
- Ringostar1982
- Beiträge: 968
- Registriert: Do 23. Apr 2015, 12:49
- Clubmitglied: Ja
- Fuhrpark: 67' Ford Mustang A-Code Convertible
Re: Instrument Panel Hilfe
Hallo David, puh schon länger her..aber ich denke der Ausgang müsste die Seite mit dem Stecker sein. Wenn ich das Bild von mir so ansehe vermute ich dass ich die Buchse vom Eingang abgetrennt habe und am Ausgang benutzt habe.
mit freundlichem Gruß
Steffen
Steffen
- Duke Nukem
- Beiträge: 524
- Registriert: Sa 30. Sep 2017, 22:42
- Fuhrpark: 1968 Mustang Coupe
Re: Instrument Panel Hilfe
So, ich habs heute endlich mal geschafft das Ding anzuschliessen. Ausgemessen habe ich nichts, denn die Bilder von Steffen sind eine gute Vorlage. Durch den Schrumpfschlauch erkennt man die Bauteile und kann daher die Richtung gut ausmachen.
Getestet wird später.
Nochmal ein Bild für die Nachwelt:


Getestet wird später.
Nochmal ein Bild für die Nachwelt:
